Lecture spectrale
Le capteur AS7341 mesure plusieurs canaux spectraux afin de caractériser la couleur de l’échantillon au-delà d’une simple photographie.
Prototype embarqué · Work in progress
ColorTest
Un appareil portable destiné à rendre l’interprétation des tests colorimétriques pour aquarium plus reproductible, grâce à un capteur spectral, un ESP32 et un traitement automatisé des mesures.
Objectif
Mesurer plutôt qu’estimer
La lecture d’une échelle colorimétrique peut varier selon l’éclairage, la perception et les conditions d’observation. ColorTest explore une lecture instrumentée fondée sur plusieurs acquisitions spectrales.
Moyennage des acquisitions
Une série de dix mesures est agrégée pour limiter les fluctuations ponctuelles et produire une valeur plus stable.
Résultat structuré
Les données peuvent être exposées au format JSON puis exploitées par un serveur Flask pour la visualisation ou la comparaison.
Protocole de mesure
De l’échantillon au résultat
Le flux retenu privilégie une procédure courte et répétable, adaptée à un appareil portable et à une future interface tactile.
Préparer le test
Réaliser le test colorimétrique puis placer l’échantillon dans une position de lecture reproductible.
Acquérir
Déclencher une séquence de dix acquisitions avec le capteur spectral AS7341.
Moyenner
Calculer une valeur moyenne pour chacun des canaux spectraux mesurés.
Comparer
Comparer la signature obtenue aux références associées au type de test sélectionné.
Restituer
Afficher l’interprétation sur l’appareil et transmettre, si nécessaire, les données au format JSON.
Architecture
Un dispositif portable et connecté
Le prototype réunit une chaîne d’acquisition embarquée et un service logiciel externe, tout en préparant l’intégration d’un écran tactile et d’une alimentation autonome.
AS7341
Capteur multispectral utilisé pour acquérir la signature lumineuse de l’échantillon coloré.
ESP32 WROOM-32
Microcontrôleur chargé du pilotage de la mesure, du traitement initial et de la communication.
Écran tactile 2,4 pouces
Interface prévue pour sélectionner le test, déclencher la lecture et présenter le résultat directement sur l’appareil.
Flask + JSON
Serveur destiné à recevoir ou exploiter les données structurées issues de l’appareil.
Signature spectrale
L’interprétation repose sur la distribution relative des valeurs entre plusieurs bandes spectrales, puis sur leur comparaison à des références.

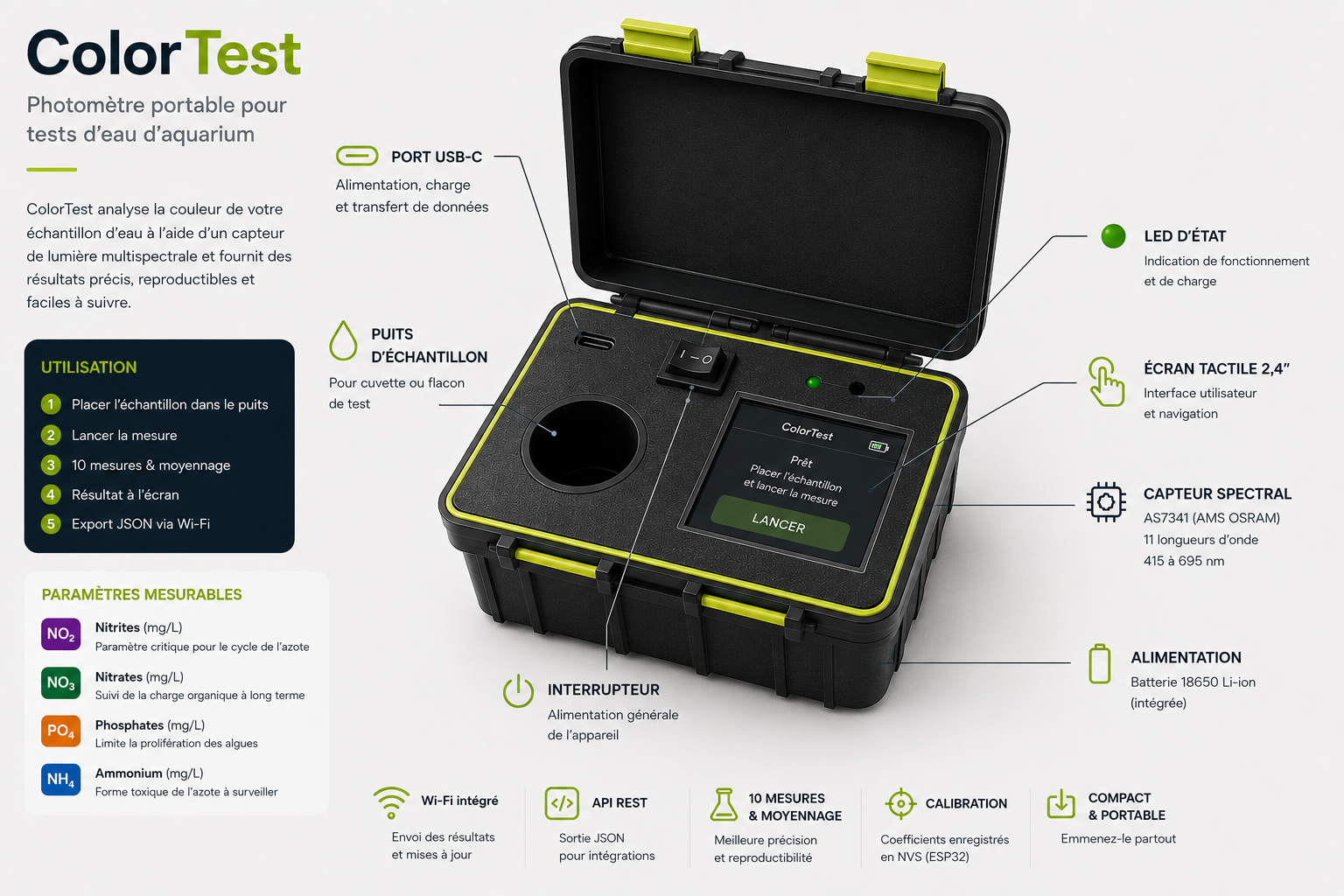

Design industriel
Boîtier portable à concevoir
Le futur boîtier devra intégrer l’écran, le capteur, l’électronique, la batterie et les connecteurs tout en maintenant une géométrie de lecture stable.
État du projet
Socle défini et intégration à poursuivre
Les échanges passés permettent d’identifier les composants et le protocole visés. La page évite volontairement de présenter comme finalisées les intégrations encore prévues.
Socle du prototype
Défini- Architecture basée sur un ESP32 WROOM-32 et un capteur spectral AS7341.
- Protocole d’acquisition fondé sur dix mesures successives puis moyennage.
- Transmission ou restitution de données structurées au format JSON.
- Serveur Flask prévu pour exploiter les mesures.
- Catégories de tests envisagées : NO₂, NO₃, PO₄ et NH₄.
Intégrations prévues
Feuille de route- Intégration de l’écran tactile 2,4 pouces dans le parcours utilisateur.
- Alimentation autonome sur batterie 18650 avec TP4056 et régulation HT7333.
- Construction et validation d’une bibliothèque de références pour les tests sélectionnés.
- Conception 3D du boîtier portable et définition de la géométrie de lecture.
- Consolidation des échanges avec le serveur Flask et de la présentation des résultats.
Technologies
Électronique, embarqué et traitement
ColorTest associe un microcontrôleur connecté, un capteur multispectral, une interface locale et un service Python léger.
Transformer une lecture subjective en une mesure répétable.
ColorTest constitue un terrain d’expérimentation mêlant capteurs, électronique embarquée, traitement de données et conception d’un objet portable pensé pour un usage réel.
